10-06-2025 - System Analysis - System Hierarchy [EN]-[IT]
With this post I would like to give a short instruction about the topic mentioned in the subject
(code notes: X_91)

image created with artificial intelligence, the software used is Microsoft Copilot

Hierarchy

image created with artificial intelligence, the software used is napkin.ai

Analyzing a system becomes fundamental in the design phase. Therefore, it is good to study the modeling of a system in depth, so we can have the lowest possible costs. When we are inside a complex system and we have to analyze it, we know that we should design the control methods that will allow the controlled system to achieve the desired goals. To do this, we must therefore apply the appropriate interventions and to do this in turn it is advisable to aggregate the elements that must be designed to control the system.
In order not to get lost in the design or study of a complex system, we must therefore think of things through a hierarchical structure.
The elements that make up the hierarchical structure of a complex system are shown below:
Single elements
Device
Subsystem
Complex system

Substantially characterized by its own functionality and constitutes an apparatus. In turn, the apparatuses are aggregated to present their own functional identity and this new set constitutes what is called a subsystem. Finally, here it is, we have the complex system, that is, multiple subsystems define the structure of a complex system.

A complex system
What distinguishes a simple system from a complex system?
We can say that the number of elements that distinguish them make the difference between a simple system and a complex system. A complex system is made up of a set of numerous elements, having various types of interactions between them.

The automation pyramid
The automation pyramid is a schematization of the hierarchical structure that generally characterizes complex systems.
The pyramid scheme of a complex controlled system can be divided into the following levels,
1-Process control level
2-Supervisor control level
3-Production management level
4-Business planning level
Then if we want to be more concise and go into the details of a complex system we can go back to the first paragraph and reconstruct what is actually called the pyramid of a complex system.

image created with artificial intelligence, the software used is Microsoft Copilot

Basic structures of a complex system
The basic structures of a complex system can be grouped into two categories: Tree structure and Interconnected structure.
The two structures are represented graphically below.

Tree structure

image created with artificial intelligence, the software used is ChatGPT

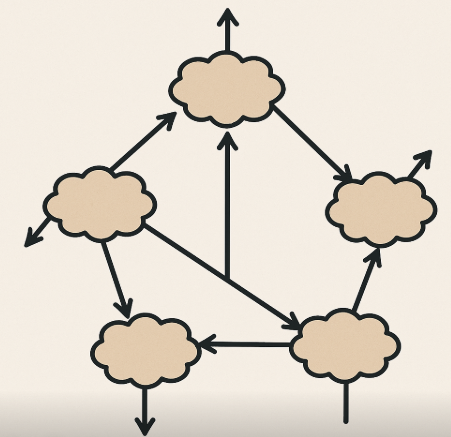

Interconnected structure

image created with artificial intelligence, the software used is ChatGPT

Conclusions
To best design a complex system, it is a good idea to start thinking about the system by designing it according to its hierarchical structure. A complex system is made up of subsystems made up of devices. Each device is made up of individual elements.
One of the benefits of dividing projects according to the structural hierarchy is that the design of the various subsets can be assigned to different design teams.

Question
Did you know that the study of system analysis and system modeling is now a school subject? Did you know that the book "Modern Control Systems" by Dorf and Bishop is widely used in university engineering courses to introduce and deepen the theory of systems?

---

---
