With this post, I would like to provide a brief introduction to the topic mentioned above.
(lesson/article code: QE_30)

Image created with artificial intelligence, the software used is Microsoft Copilot

Introduction
A piezoelectric accelerometer is a device that measures acceleration using the principle of piezoelectricity.
Below is a sketch of how it can be done.

Image created with artificial intelligence, the software used is Microsoft Copilot

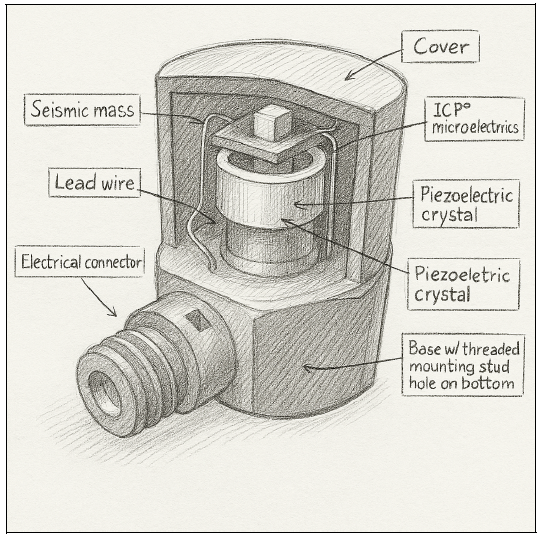

A piezoelectric accelerometer consists of a cover to protect the sensor from dust and moisture, an integrated circuit that amplifies and conditions the electrical signal generated by the crystal, a ground, a preload ring, a piezoelectric crystal, and an electrical connector.

How ​​a Piezoelectric Accelerometer Works

Image created with artificial intelligence, the software used is Napkin.ai

A piezoelectric accelerometer works through 4 fundamental elements:
1- Piezoelectric material
2- Internal mass
3- Signal generation
4- Signal conditioning
Piezoelectric material
Inside the sensor is a piezoelectric crystal that generates an electric charge when subjected to a force.
Internal Mass
A mass is placed inside the sensor that exerts a force on the piezoelectric crystal when the sensor is accelerated.
Signal Generation
The force described above causes the crystal to deform, generating an electrical charge proportional to the acceleration.
Signal Conditioning
At this point, the charge is converted into an electrical signal that can be read and analyzed. Typically, a voltage is generated.

Essentially, when the sensor is subjected to acceleration, the seismic mass moves relative to the base. This movement exerts a force on the piezoelectric crystal, generating an electrical charge. The signal is amplified and then transmitted through the connector.
Frequency Response Function
The behavior of an accelerometer can be compared to a mass-spring-damper system.
The amplitude transfer function is as follows.

Where:
ω = angular frequency of excitation
ωn = natural frequency of the system
ζ = damping coefficient
The function above describes how the amplitude of the output signal varies as a function of the frequency of the applied acceleration.
Amplitude graph of the frequency response function
Below is the graph of amplitude (H) versus angular frequency (rad/s)

Image created with artificial intelligence, the software used is Microsoft Copilot

In this graph, I assumed a natural frequency ωn of 100 rad/s and a damping of 0.005.
The graph shows a resonance peak around the system's natural frequency where the system responds with maximum amplitude, then after the peak, the amplitude rapidly decreases.
Conclusions
A piezoelectric accelerometer is useful for measuring vibrations or shocks due to its high sensitivity and rapid response. It can be applied:

• to monitor the vibrations of industrial machinery
• to perform structural analyses
• to conduct automotive testing
• to be used in medical devices.

Question
The piezoelectric accelerometer does not have a single inventor. But did you know that the concept of the piezoelectric effect was discovered by the brothers Pierre and Jacques Curie? Did you know that Pierre Curie later married Marie Skłodowska, known as Marie Curie?
